Клапан VFG33 Ду80, Ру25, Kvs 80 м3/ч,регулирующий,смесительный/разделительный,фланец,чугун,Т=200°С
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Kvs, м3/ч
80
ΔPмакс., бар
10
Давление PN
25
Количество ходов
Трехходовой
Размеры
Диаметр Dy
80
мм
Устройство
Присоединение
Фланцевое
Материалы изготовления
Материал корпуса
Чугун
Применение
Проводимая среда
Жидкость
Температура рабочей среды (Т)
200 °C

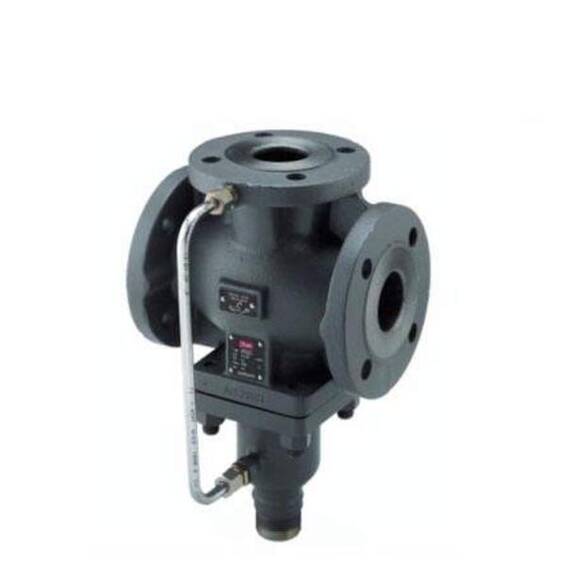

Трехходовой смесительный клапан Danfoss VFG33 (065B2611)-применяются в системах отопления и централизованного теплоснабжения. Они бывают разгруженными и не разгруженными по давлению.
Устройство клапана VFG33:
1. Корпус клапана
2. Золотник
3. Сильфон
4. Шток
5. Крышка
Технические характеристики:
Производитель Danfoss
Страна Дания
Условный проход Ду-80 мм
Kvs-80 м3/ч
Условное давление Ру-25 бар
Среда-циркуляционная вода
Альтернативная среда-30% гликолевый раствор
Минимальная температура-2 °C
Максимальная температура-200 °C
Количество ходов-3 -ходовой
Позиция шпинделя-A-AB (Нормально Закрытый)
Тип присоединения-Фланцевый
Материал клапана-GGG 40.3
Смесительный клапан-Да
Разделительный клапан-Нет
Максимальный перепад давлений-10 бар
Ход штока-16 мм
Характеристика регулирования-линейная
Относительный диапазон регулирования-1:50
Протечка-максимальная 0,1 % kvs
Максимальная протечка через байпассный вход-0,05 % kvs
Разгруженный по давлению-Да
ъ
Устройство клапана VFG33:
1. Корпус клапана
2. Золотник
3. Сильфон
4. Шток
5. Крышка
Технические характеристики:
Производитель Danfoss
Страна Дания
Условный проход Ду-80 мм
Kvs-80 м3/ч
Условное давление Ру-25 бар
Среда-циркуляционная вода
Альтернативная среда-30% гликолевый раствор
Минимальная температура-2 °C
Максимальная температура-200 °C
Количество ходов-3 -ходовой
Позиция шпинделя-A-AB (Нормально Закрытый)
Тип присоединения-Фланцевый
Материал клапана-GGG 40.3
Смесительный клапан-Да
Разделительный клапан-Нет
Максимальный перепад давлений-10 бар
Ход штока-16 мм
Характеристика регулирования-линейная
Относительный диапазон регулирования-1:50
Протечка-максимальная 0,1 % kvs
Максимальная протечка через байпассный вход-0,05 % kvs
Разгруженный по давлению-Да
ъ
