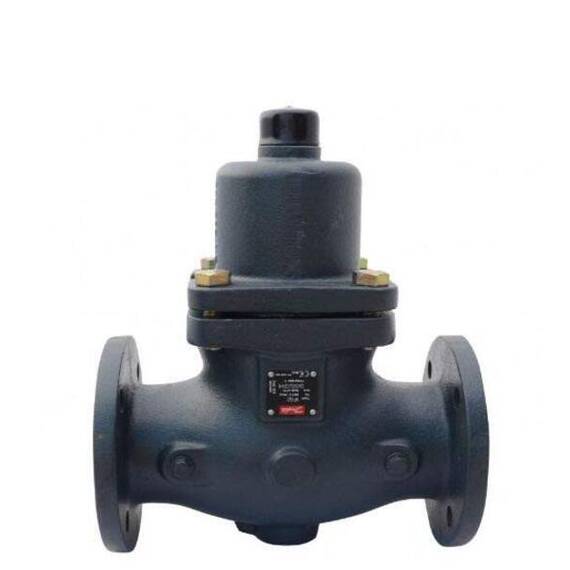

Клапан VFGS2 Ду100, Ру16, Kvs 125 м3/ч, универсальный, фланцевый, среда-пар, чугун, Т=350°С
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Kvs, м3/ч
125
Давление PN
16
Количество ходов
Двухходовой
Размеры
Диаметр Dy
100
мм
Устройство
Присоединение
Фланцевое
Материалы изготовления
Материал корпуса
Чугун
Применение
Проводимая среда
Пар
Температура рабочей среды (Т)
350 °C
Клапан Danfoss VFGS2-регулятор давления для использования в системах централизованного теплоснабжения.
При повышении давления после регулятора (по ходу движения теплоносителя) клапан закрывается.
Регулятор состоит из фланцевого клапана, регулирующего блока с диафрагмой и пружиной для настройки давления.
Монтаж:
Регуляторы с клапанами Ду=100 мм или с клапанами любого диаметра при температуре перемещаемой среды свыше 120 °C должны быть установлены на горизонтальных трубопроводах регулирующим блоком вниз.
На импульсной трубке между трубопроводом и регулирующим блоком должен быть установлен охладитель импульса давления. Он должен применяться при температуре свыше 150 °С и при любой температуре пара.
Технические характеристики:
Условный проход Ду-100 мм
Kvs-125 м3/ч
Условное давление Ру-16 бар
Среда-Пар
Альтернативная среда-Циркуляционная вода
Минимальная температура-2 °C
Максимальная температура-300 °C
Количество ходов-2 -ходовой
Позиция шпинделя-Нормально открытый
При повышении давления после регулятора (по ходу движения теплоносителя) клапан закрывается.
Регулятор состоит из фланцевого клапана, регулирующего блока с диафрагмой и пружиной для настройки давления.
Монтаж:
Регуляторы с клапанами Ду=100 мм или с клапанами любого диаметра при температуре перемещаемой среды свыше 120 °C должны быть установлены на горизонтальных трубопроводах регулирующим блоком вниз.
На импульсной трубке между трубопроводом и регулирующим блоком должен быть установлен охладитель импульса давления. Он должен применяться при температуре свыше 150 °С и при любой температуре пара.
Технические характеристики:
Условный проход Ду-100 мм
Kvs-125 м3/ч
Условное давление Ру-16 бар
Среда-Пар
Альтернативная среда-Циркуляционная вода
Минимальная температура-2 °C
Максимальная температура-300 °C
Количество ходов-2 -ходовой
Позиция шпинделя-Нормально открытый
