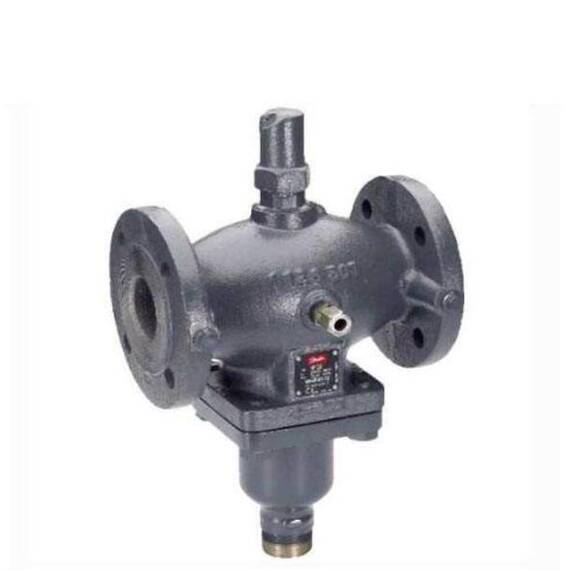

Клапан VFQ2 Ду 125, Ру 16, Kvs 160 м3/ч, фланец, чугун, среда-вода, T=150°С, ΔP=15 бар
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Kvs, м3/ч
160
ΔPмакс., бар
15
Давление PN
16
Количество ходов
Двухходовой
Размеры
Диаметр Dy
125
мм
Устройство
Присоединение
Фланцевое
Материалы изготовления
Материал корпуса
Чугун
Применение
Проводимая среда
Жидкость
Температура рабочей среды (Т)
150 °C
Принцип действия
На дроссельном клапане-ограничителе объемный расход начинает создавать перепад давления. Через импульсные трубки перепад давления оказывает воздействие на регулирующую диафрагму. Интегрированная регулирующая пружина используется для регулирования расхода.
Настройка регулятора
Вращая дроссельный клапан-ограничитель, можно настроить ограничитель расхода. В инструкции по монтажу указана диаграмма, при помощи которой осуществляется настройка. Другой способ провести ее — использовать расходомер. Для регуляторов с диаметром клапана 200-250 мм используется только последний вариант.
Составляющие регулятора — это фланцевый клапан, использующийся непосредственно для регулирования, дроссельный клапан, применяющийся для задания расхода, а также регулирующий элемент, в котором установлена диафрагма.
На дроссельном клапане-ограничителе объемный расход начинает создавать перепад давления. Через импульсные трубки перепад давления оказывает воздействие на регулирующую диафрагму. Интегрированная регулирующая пружина используется для регулирования расхода.
Настройка регулятора
Вращая дроссельный клапан-ограничитель, можно настроить ограничитель расхода. В инструкции по монтажу указана диаграмма, при помощи которой осуществляется настройка. Другой способ провести ее — использовать расходомер. Для регуляторов с диаметром клапана 200-250 мм используется только последний вариант.
Составляющие регулятора — это фланцевый клапан, использующийся непосредственно для регулирования, дроссельный клапан, применяющийся для задания расхода, а также регулирующий элемент, в котором установлена диафрагма.
