Бойлер прямоугольный De Dietrich L 160

Описание

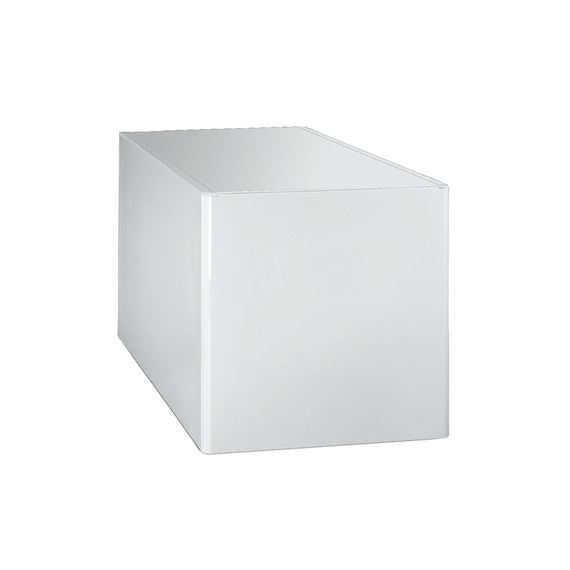

Бойлер L 160 представляет собой прямоугольный (горизонтальный) напорный емкостный водонагреватель косвенного нагрева, размещаемый под котлом.

Конструкция

Бак-водонагреватель изготовлен из высококачественной листовой стали со специально разработанным эмалевым покрытием, на наружной кожух нанесена белая эмаль.
Объемный теплообменник выполнен в форме спирали, поверхность которой, контактирующая с водой, покрыта слоем эмали.
В качестве теплоизоляции используется полиуретановая пена, позволяющая сократить тепловые потери до минимума.
На фронтальной поверхности прибора расположен фланец для упрощенного доступа при техническом обслуживании.
Водонагреватель оборудован защитным титановым анодом, имеет регулируемые ножки.

Принцип действия

В баке-водонагревателе происходит нагрев воды для контура ГВС и аккумулирование ее в нагретом состоянии. Нагрев осуществляется в гладкотрубном теплообменнике, в греющем контуре которого содержится вода с максимальной температурой до 95°С и максимальным избыточным давлением до 12 бар.

Отличительные особенности

• высокая производительность
• горизонтальное исполнение
• антикоррозионная устойчивость
• объемный теплообменник
• усиленная теплоизоляция
• защита Titan Active System
• регулируемые ножки
• фланец
• размещение под котлом
• современный дизайн

Преимущества

Технология покрытия внутренней поверхности бака-водонагревателя специально разработанной стекловидной пищевой эмалью обеспечивает эффективную защиту бойлера от коррозии.
Теплоизоляция из высококачественного вспененного пенополиуретана минимизирует расход энергии для поддержания заданной температуры, а низкое содержание фторхлоруглеродов в теплоизоляционном материале соответствует требованиям по защите окружающей среды.
Изначально установленный в водонагревателе анод с автоматически настраиваемым током Titan Active System усиливает антикоррозионную защиту поверхности прибора и не требует технического обслуживания.

Монтаж

Комплекс котел-водонагреватель размещается в непосредственной близости с местом забора воды и желательно на подставке. При этом сам бойлер располагается под котлом.
Установка по уровню осуществляется с помощью четырех опор, которые вворачиваются в основание прибора.
На линии подачи холодной воды устанавливается обратный клапан. В соединительной линии между предохранительным клапаном и водонагревателем не должно находиться никаких запорных устройств.
Целесообразна установка редуктора давления для поддержания одинакового давления во всех трубопроводах.

Применение

Бойлер L 160 используется с напольными чугунными котлами De Dietrich серии GTU/GT 2200 для обеспечения горячего водоснабжения.

Уход за прибором

Кожух водонагревателя следует очищать по мере загрязнения, можно использовать мыльную воду без добавления химически активных веществ.
Ежемесячно нужно проводить проверку работоспособности предохранительного блока, чтобы своевременно удалять возможные осадки, которые могут препятствовать нормальной эксплуатации прибора.

Примечание

Система регулирования имеет заводскую установку на ограничение температуры первичного контура 75ºС. Однако регулирование температуры возможно в диапазоне от 50°С до 95°С.

Гарантия качества

Бойлер (водонагреватель) De Dietrich соответствует техническим условиям 97/23/EG для приборов под давлением, по мощности и дизайну согласующихся с программой и современными тенденциями создания водонагревательных приборов.

Условия эксплуатации

максимальное рабочее давление (теплообменник) — 12 бар
максимальное рабочее давление (бак) — 10 бар
максимальная рабочая температура (теплообменник) — 95°С
максимальная рабочая температура (бак) — 95°С
