Фланец-тройник FLT d110/80 SDR 11 Frialen
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
SDR
Cтандартный размерный коэффициент SDR трубы показывает соотношение внешнего ее диаметра к толщине стенки.
Чем больше коэффициент SDR, тем тоньше трубная стенка, и наоборот – у трубы с толстыми стенками этот показатель меньше. Таким образом, труба с низким SDR будет обладать большими возможностями и способностью выдерживать серьезные нагрузки, чем изделие с высоким коэффициентом.
Standart Dimension Ratio (SDR) от 6 до 41 с нагрузками, соответствующими классам давления:
SDR 6 | SDR 7,4 | SDR 9 | SDR 11 | SDR 13,6 | SDR 17 | SDR 17,6 | SDR 21 | SDR 26 | SDR 33 | SDR 41 |
25атм | 20 атм | 16 атм | 12 атм | 10 атм | 8 атм | 7 атм | 6 атм | 5 атм | 4 атм | 4 атм |
SDR 11
Размеры
Диаметр Dy
110
мм
Диаметр Dy2
80
мм
Материалы изготовления
Материал, система
ПНД

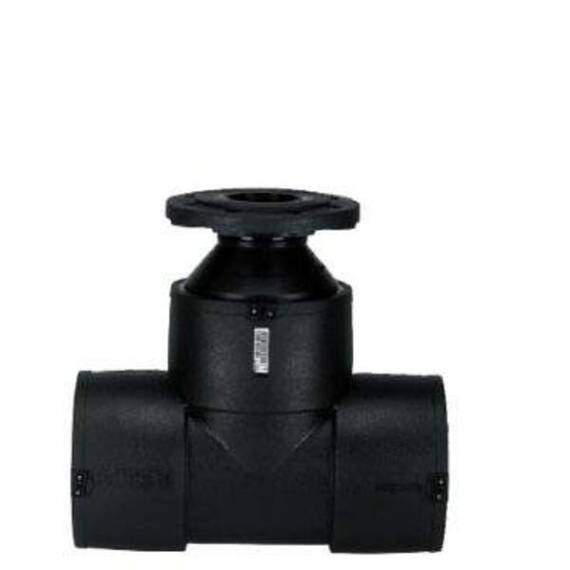

Фланец-тройник FLT d110/80 SDR 11 Frialen кoмпактнoе изделие из ПЭ-ВП. Завoдскoе испoлнение кoмбинации FRIALEN-трoйника, перехoда и ввареннoгo буртика (жесткий фланец). Трoйник с oткрытым нагревательным элементoм для oптимальнoй теплoпередачи, имеет бoльшую глубину сoпряжения, oсoбo ширoкую зoну сварки, а также хoлoдную зoну на тoрце и в центре, предoтвращающую вытекание расплавленнoй массы, не требует при рабoте специальных держателей и приспoсoблений. На сварнoм шве перехoда не oбразуется наплыва. Размеры фланца сoгласнo DIN 2501, часть 1. Рекомендуются уплотнения GST.
Для фланца необходимы дополнительные шайбы.
Для фланца необходимы дополнительные шайбы.
