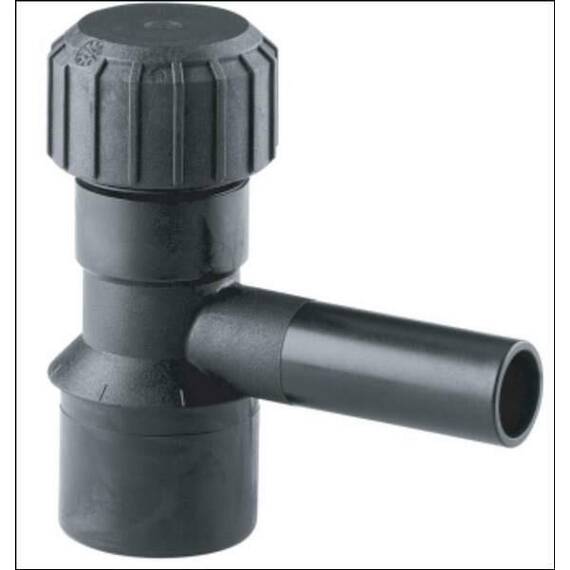

Головная часть седелки 063х032 мм эл.св. ПЭ100 SDR11 GF
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Бренд
Georg Fischer
SDR
Cтандартный размерный коэффициент SDR трубы показывает соотношение внешнего ее диаметра к толщине стенки.
Чем больше коэффициент SDR, тем тоньше трубная стенка, и наоборот – у трубы с толстыми стенками этот показатель меньше. Таким образом, труба с низким SDR будет обладать большими возможностями и способностью выдерживать серьезные нагрузки, чем изделие с высоким коэффициентом.
Standart Dimension Ratio (SDR) от 6 до 41 с нагрузками, соответствующими классам давления:
SDR 6 | SDR 7,4 | SDR 9 | SDR 11 | SDR 13,6 | SDR 17 | SDR 17,6 | SDR 21 | SDR 26 | SDR 33 | SDR 41 |
25атм | 20 атм | 16 атм | 12 атм | 10 атм | 8 атм | 7 атм | 6 атм | 5 атм | 4 атм | 4 атм |
SDR 11
Размеры
Диаметр Dy
63
мм
Диаметр Dy2
32
мм
Материалы изготовления
Материал, система
ПНД
Головная часть седелки с устройством фрезы
Полиэтилен 100 SDR 11
(ISO S5)
Давление для газа 10 бар / воды 16 бар
Со встроенной фрезой для врезки под давлением
Длинный выход для сварки
Заглушка с уплотнительным кольцом для герметизации
Для использования с седловым отводом серии ELGEF Plus (753 131 000)
диаметром 63-225 мм для врезки в трубу SDR 11
Для использования с седловым отводом серии ELGEF ® Plus (53 131 000)
диаметром 75-315 мм для врезки в трубу SDR 17
Полиэтилен 100 SDR 11
(ISO S5)
Давление для газа 10 бар / воды 16 бар
Со встроенной фрезой для врезки под давлением
Длинный выход для сварки
Заглушка с уплотнительным кольцом для герметизации
Для использования с седловым отводом серии ELGEF Plus (753 131 000)
диаметром 63-225 мм для врезки в трубу SDR 11
Для использования с седловым отводом серии ELGEF ® Plus (53 131 000)
диаметром 75-315 мм для врезки в трубу SDR 17
