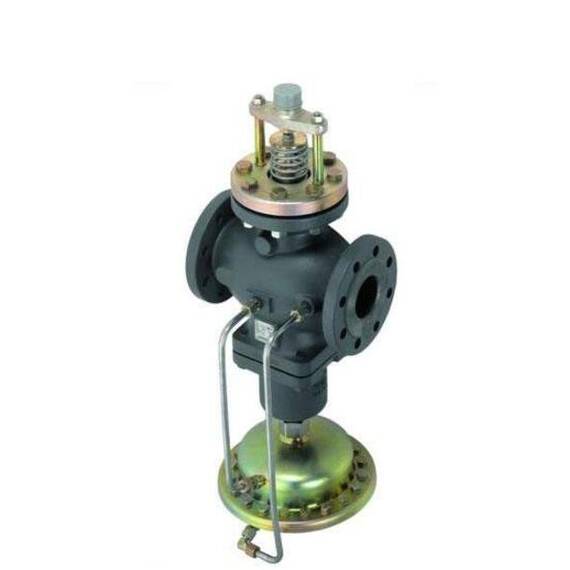

Клапан AFQM 6 Ду 40, Ру 16, Kvs 20 м3/ч, регулир.комбинир.проходной, ф/ф, Т=150 °С; чугун
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Kvs, м3/ч
20
Давление PN
16
Перепад давления на дросселе, бар
0,2
Размеры
Диаметр Dy
40
мм
Устройство
Присоединение
Фланцевое
Материалы изготовления
Материал корпуса
Чугун (GG25)
Применение
Проводимая среда
Жидкость
Температура рабочей среды (Т)
+150 °C
Комбинированный с электрическим приводом регулятор AFQM 6 является автоматическим регулятором расхода со встроенным регулирующим клапаном. Перепад давлений на регулирующем клапане поддерживается постоянным, равным 0,2 бар. AFQM регуляторы имеют затвор, разгруженный по давлению.
Регулятор прежде всего используется в системах централизованного теплоснабжения с теплоносителем водой с макс. температурой 150°C.
Код № 003G1082
Ду-40 мм
Kvs-20 м3/ч
Ру-16 бар
Место установки-На подающем и обратном трубопроводе
Среда-Циркуляционная вода
Альтернативная среда-30% гликолевый раствор
Тмин-2 °C
Тмакс-150 °C
Тип присоединения-Фланцевый
dPb-0.2 бар
Функция-Регулятор расхода и температуры
Настройка-Нет
Мин. объёмный расход-1 м3/ч
Номинальный объём-11 м3/ч
Макс. объёмный расход-11 м3/ч
Макс. dP-16 бар
Макс. рабочее давление-0
Ход штока-8 мм
Фактор кавитации-0.55
Мин. ph-7
Регулятор прежде всего используется в системах централизованного теплоснабжения с теплоносителем водой с макс. температурой 150°C.
Код № 003G1082
Ду-40 мм
Kvs-20 м3/ч
Ру-16 бар
Место установки-На подающем и обратном трубопроводе
Среда-Циркуляционная вода
Альтернативная среда-30% гликолевый раствор
Тмин-2 °C
Тмакс-150 °C
Тип присоединения-Фланцевый
dPb-0.2 бар
Функция-Регулятор расхода и температуры
Настройка-Нет
Мин. объёмный расход-1 м3/ч
Номинальный объём-11 м3/ч
Макс. объёмный расход-11 м3/ч
Макс. dP-16 бар
Макс. рабочее давление-0
Ход штока-8 мм
Фактор кавитации-0.55
Мин. ph-7
