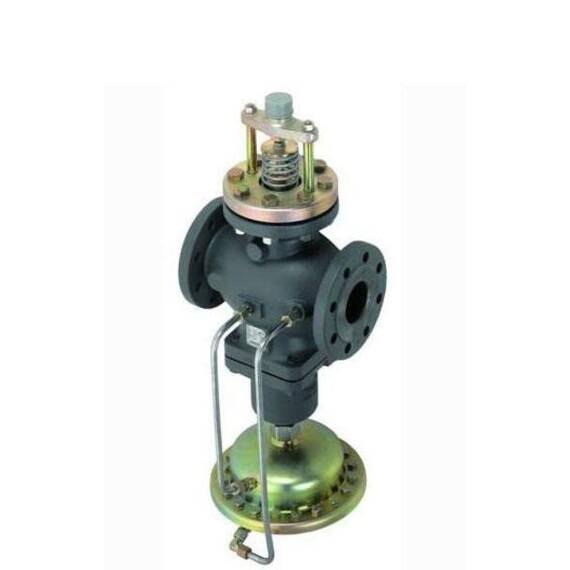

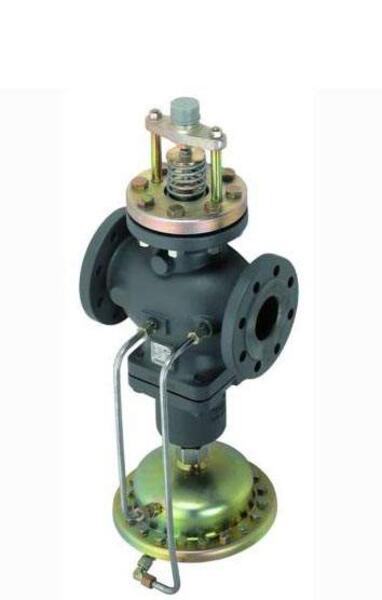

Клапан AFQM Ду 100, Ру 25, Kvs 125 м3/ч,регулир.комбинир.проход,ф/ф,Т=150С,чугун,перепад давл.0,2бар
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Kvs, м3/ч
125
Давление PN
25
Перепад давления на дросселе, бар
0,2
Размеры
Диаметр Dy
100
мм
Устройство
Присоединение
Фланцевое
Материалы изготовления
Материал корпуса
Чугун (GGG40)
Применение
Проводимая среда
Жидкость
Температура рабочей среды (Т)
+150 °C
Комбинированный с электрическим приводом регулятор AFQM является автоматическим регулятором расхода со встроенным регулирующим клапаном. Перепад давлений на регулирующем клапане поддерживается постоянным, равным 0,2 бар. AFQM регуляторы имеют затвор, разгруженный по давлению.
Регулятор прежде всего используется в системах централизованного теплоснабжения с теплоносителем водой с макс. температурой 150°C.
Тип AFQM
Код № 003G1090
Ду 100 мм
kvs 125 м3/ч
Ру 25 бар
Место установки На подающем и обратном трубопроводе
Среда Циркуляционная вода
Альтернативная среда 1 30% гликолевый раствор
Тмин 2 °C
Тмакс 150 °C
Тип присоединения Фланцевый
dPb 0.2 бар
Функция Регулятор расхода и температуры
Настройка Нет
Мин. объёмный расход 12.6 м3/ч
Номинальный объём 63 м3/ч
Макс. объёмный расход 63 м3/ч
Макс. dP 15 бар
Макс. рабочее давление 0
Ход штока 20 мм
Фактор кавитации 0.35
Мин. ph 7
Материал Ковкий чугун mat. No. EN-JS1025 (GGG 40.3)
EAN 5702421809044
Регулятор прежде всего используется в системах централизованного теплоснабжения с теплоносителем водой с макс. температурой 150°C.
Тип AFQM
Код № 003G1090
Ду 100 мм
kvs 125 м3/ч
Ру 25 бар
Место установки На подающем и обратном трубопроводе
Среда Циркуляционная вода
Альтернативная среда 1 30% гликолевый раствор
Тмин 2 °C
Тмакс 150 °C
Тип присоединения Фланцевый
dPb 0.2 бар
Функция Регулятор расхода и температуры
Настройка Нет
Мин. объёмный расход 12.6 м3/ч
Номинальный объём 63 м3/ч
Макс. объёмный расход 63 м3/ч
Макс. dP 15 бар
Макс. рабочее давление 0
Ход штока 20 мм
Фактор кавитации 0.35
Мин. ph 7
Материал Ковкий чугун mat. No. EN-JS1025 (GGG 40.3)
EAN 5702421809044
