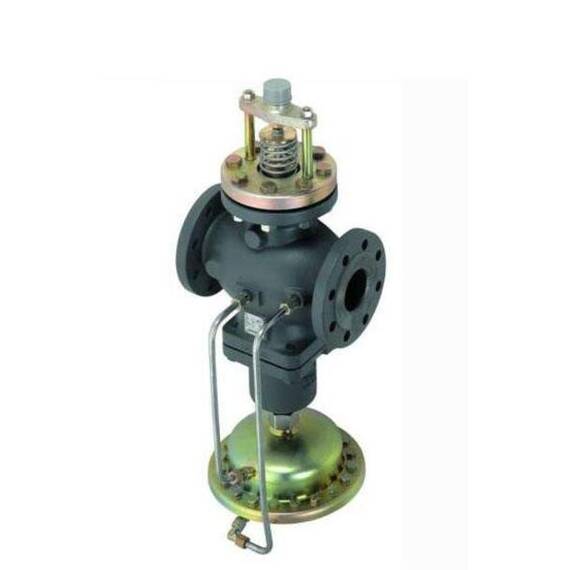

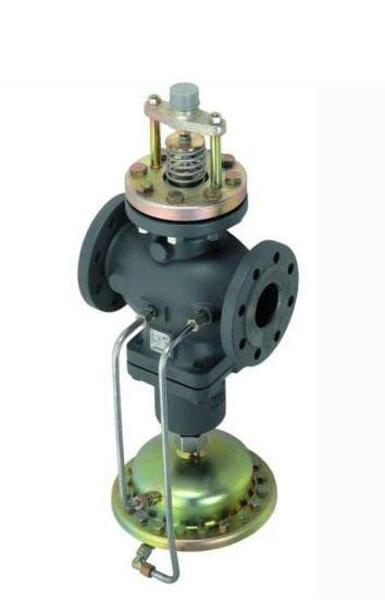

Клапан AFQM Ду 125, Ру 16, Kvs 160 м3/ч,регулир.комбинир.проход,ф/ф,Т=150С,чугун,перепад давл.0,5бар
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Kvs, м3/ч
160
Давление PN
16
Перепад давления на дросселе, бар
0,5
Размеры
Диаметр Dy
125
мм
Устройство
Присоединение
Фланцевое
Материалы изготовления
Материал корпуса
Чугун (GG25)
Применение
Проводимая среда
Жидкость
Температура рабочей среды (Т)
+150 °C
Комбинированный с электрическим приводом регулятор AFQM является автоматическим регулятором расхода со встроенным регулирующим клапаном. Перепад давлений на регулирующем клапане поддерживается постоянным, равным 0,2 бар. AFQM регуляторы имеют затвор, разгруженный по давлению.
Регулятор прежде всего используется в системах централизованного теплоснабжения с теплоносителем водой с макс. температурой 150°C.
Тип-AFQM
Код № 003G6066
Ду-125 мм
kvs-160 м3/ч
Ру-16 бар
Место установки-На подающем и обратном трубопроводе
Среда-Циркуляционная вода
Альтернативная среда 1-30% гликолевый раствор
Альтернативная среда 2-50% гликолевый раствор
Тмин-2 °C
Тмакс-150 °C
Тип присоединения-Фланцевый
dPb-0.5 бар
Функция-Регулятор расхода и температуры
Настройка-Нет
Мин. объёмный расход-12 м3/ч
Номинальный объём-91 м3/ч
Макс. объёмный расход-91 м3/ч
Мин. dP-0 бар
Макс. dP-15 бар
Ход штока-20 мм
Фактор кавитации-0.3
Мин. ph-7
Материал Grey cast iron EN-GJL-250(GG-25)
Регулятор прежде всего используется в системах централизованного теплоснабжения с теплоносителем водой с макс. температурой 150°C.
Тип-AFQM
Код № 003G6066
Ду-125 мм
kvs-160 м3/ч
Ру-16 бар
Место установки-На подающем и обратном трубопроводе
Среда-Циркуляционная вода
Альтернативная среда 1-30% гликолевый раствор
Альтернативная среда 2-50% гликолевый раствор
Тмин-2 °C
Тмакс-150 °C
Тип присоединения-Фланцевый
dPb-0.5 бар
Функция-Регулятор расхода и температуры
Настройка-Нет
Мин. объёмный расход-12 м3/ч
Номинальный объём-91 м3/ч
Макс. объёмный расход-91 м3/ч
Мин. dP-0 бар
Макс. dP-15 бар
Ход штока-20 мм
Фактор кавитации-0.3
Мин. ph-7
Материал Grey cast iron EN-GJL-250(GG-25)
