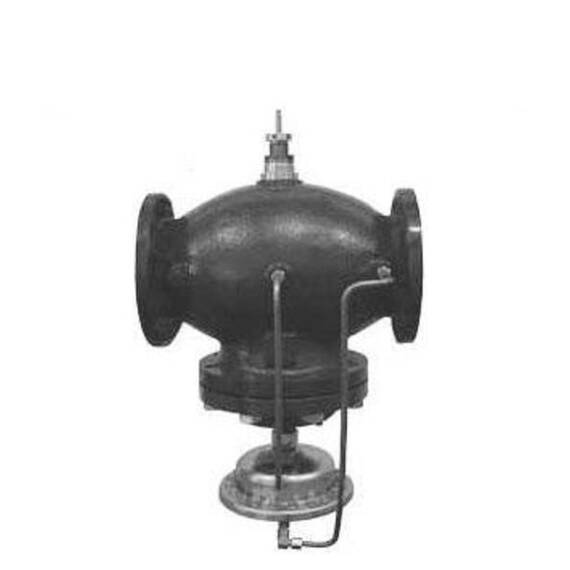

Клапан AFQM Ду 150, Ру 16, Kvs 320 м3/ч,регулир.комбинир.проход,ф/ф,Т=140С,чугун,перепад давл.0,5бар
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Kvs, м3/ч
320
Давление PN
16
Перепад давления на дросселе, бар
0,5
Размеры
Диаметр Dy
150
мм
Устройство
Присоединение
Фланцевое
Материалы изготовления
Материал корпуса
Чугун (GG25)
Применение
Проводимая среда
Жидкость
Температура рабочей среды (Т)
+140 °C
Комбинированный с электрическим приводом регулятор AFQM является автоматическим регулятором расхода со встроенным регулирующим клапаном. Перепад давлений на регулирующем клапане поддерживается постоянным, равным 0,2 бар. AFQM регуляторы имеют затвор, разгруженный по давлению.
Регулятор прежде всего используется в системах централизованного теплоснабжения с теплоносителем водой с макс. температурой 150°C.
Тип-AFQM
Код № 003G6067
Ду-150 мм
kvs-320 м3/ч
Ру-16 бар
Место установки-На подающем и обратном трубопроводе
Среда-Циркуляционная вода
Альтернативная среда 1-30% гликолевый раствор
Альтернативная среда 2-50% гликолевый раствор
Тмин-2 °C
Тмакс-150 °C
Тип присоединения-Фланцевый
dPb-0.5 бар
Функция-Регулятор расхода и температуры
Настройка-Нет
Мин. объёмный расход-30 м3/ч
Номинальный объём-220 м3/ч
Макс. объёмный расход-220 м3/ч
Мин. dP-0 бар
Макс. dP-12 бар
Ход штока-20 мм
Фактор кавитации-0.3
Мин. ph-7
Материал Grey cast iron EN-GJL-250
Регулятор прежде всего используется в системах централизованного теплоснабжения с теплоносителем водой с макс. температурой 150°C.
Тип-AFQM
Код № 003G6067
Ду-150 мм
kvs-320 м3/ч
Ру-16 бар
Место установки-На подающем и обратном трубопроводе
Среда-Циркуляционная вода
Альтернативная среда 1-30% гликолевый раствор
Альтернативная среда 2-50% гликолевый раствор
Тмин-2 °C
Тмакс-150 °C
Тип присоединения-Фланцевый
dPb-0.5 бар
Функция-Регулятор расхода и температуры
Настройка-Нет
Мин. объёмный расход-30 м3/ч
Номинальный объём-220 м3/ч
Макс. объёмный расход-220 м3/ч
Мин. dP-0 бар
Макс. dP-12 бар
Ход штока-20 мм
Фактор кавитации-0.3
Мин. ph-7
Материал Grey cast iron EN-GJL-250
