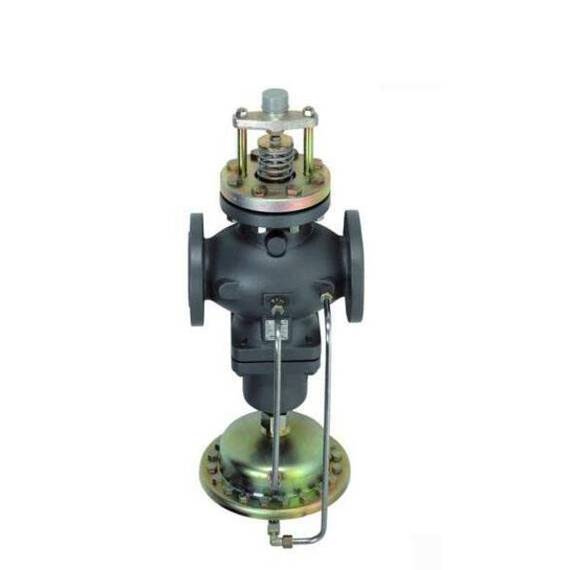

Клапан AFQM Ду65, Ру16, Kvs50м3/ч,регулир.комбинир.проход, ф/ф,Т= 150°С,чугун,перепад давл. 0,2 бар
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Kvs, м3/ч
50
Давление PN
16
Перепад давления на дросселе, бар
0,2
Размеры
Диаметр Dy
65
мм
Устройство
Присоединение
Фланцевое
Материалы изготовления
Материал корпуса
Чугун (GG25)
Применение
Проводимая среда
Жидкость
Температура рабочей среды (Т)
+150 °C
Комбинированный с электрическим приводом регулятор AFQM является автоматическим регулятором расхода со встроенным регулирующим клапаном. Перепад давлений на регулирующем клапане поддерживается постоянным, равным 0,2 бар. AFQM регуляторы имеют затвор, разгруженный по давлению.
Регулятор прежде всего используется в системах централизованного теплоснабжения с теплоносителем водой с макс. температурой 150°C.
Тип-AFQM
Код № 003G6056
Ду-65 мм
Kvs-50 м3/ч
Ру-16 бар
Место установки-На подающем и обратном трубопроводе
Среда-Циркуляционная вода
Альтернативная среда 1-30% гликолевый раствор
Альтернативная среда 2-50% гликолевый раствор
Тмин-2 °C
Тмакс-150 °C
Тип присоединения-Фланцевый
dPb-0.2 бар
Функция-Регулятор расхода и температуры
Настройка-Нет
Мин. объёмный расход-5.6 м3/ч
Номинальный объём-28 м3/ч
Макс. объёмный расход-28 м3/ч
Мин. dP-0 бар
Макс. dP-20 бар
Ход штока-12 мм
Фактор кавитации-0.5
Мин. ph-7
Материал Grey cast iron EN-GJL-250 (GG-25)
Регулятор прежде всего используется в системах централизованного теплоснабжения с теплоносителем водой с макс. температурой 150°C.
Тип-AFQM
Код № 003G6056
Ду-65 мм
Kvs-50 м3/ч
Ру-16 бар
Место установки-На подающем и обратном трубопроводе
Среда-Циркуляционная вода
Альтернативная среда 1-30% гликолевый раствор
Альтернативная среда 2-50% гликолевый раствор
Тмин-2 °C
Тмакс-150 °C
Тип присоединения-Фланцевый
dPb-0.2 бар
Функция-Регулятор расхода и температуры
Настройка-Нет
Мин. объёмный расход-5.6 м3/ч
Номинальный объём-28 м3/ч
Макс. объёмный расход-28 м3/ч
Мин. dP-0 бар
Макс. dP-20 бар
Ход штока-12 мм
Фактор кавитации-0.5
Мин. ph-7
Материал Grey cast iron EN-GJL-250 (GG-25)
