Клапан AVQM Ду 50, Ру 25, Kvs 25 м3/ч регулир.комбинир.проходной, ф/ф, Т=150°С, чугун(GGG40)
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Kvs, м3/ч
25
Давление PN
25
Перепад давления на дросселе, бар
0,2
Размеры
Диаметр Dy
50
мм
Устройство
Присоединение
Фланцевое
Материалы изготовления
Материал корпуса
Чугун (GGG40)
Применение
Проводимая среда
Жидкость
Температура рабочей среды (Т)
+150 °C
AVQM может контролироваться при помощи электронных регуляторов ECL 2000 или ECL Comfort, оснащённых электроприводами AMV.

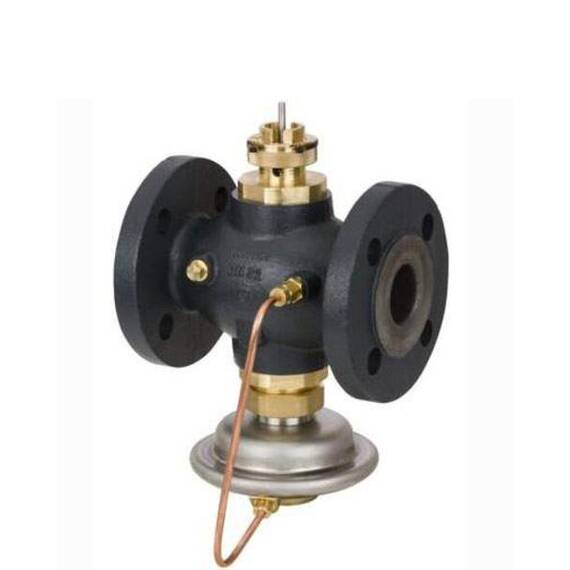

AVQM является комбинацией седельного регулирующего клапана (исполнительного механизма электрической системы регулирования) и автоматического регулятора-ограничителя расхода прямого действия с диафрагмой и рабочей пружиной.
Клапан регулирующий комбинированный седельный проходной с автоматическим ограничением расхода AVQM, с наружной резьбой для применения с приводами, AMV(E) 23, AMV(E) 33, ARV(E) 152, ARV(E) 153.
Код № 003H6757
Ду-50 мм
Kvs-25 м3/ч
Ру-25 бар
Место установки-На подающем и обратном трубопроводе
Среда-Циркуляционная вода
Альтернативная среда-30% гликолевый раствор
Тмин-2 °C
Тмакс-150 °C
Тип присоединения-Фланцевый
dPb-0.2 бар
Функция-Регулятор расхода и температуры
Настройка-Нет
Мин. объёмный расход-0.8 м3/ч
Номинальный объём-12 м3/ч
Макс. объёмный расход-15 м3/ч
Мин. dP-0 бар
Макс. dP-16 бар
Ход штока-10 мм
AVQM является комбинацией седельного регулирующего клапана (исполнительного механизма электрической системы регулирования) и автоматического регулятора-ограничителя расхода прямого действия с диафрагмой и рабочей пружиной.
Клапан регулирующий комбинированный седельный проходной с автоматическим ограничением расхода AVQM, с наружной резьбой для применения с приводами, AMV(E) 23, AMV(E) 33, ARV(E) 152, ARV(E) 153.
Код № 003H6757
Ду-50 мм
Kvs-25 м3/ч
Ру-25 бар
Место установки-На подающем и обратном трубопроводе
Среда-Циркуляционная вода
Альтернативная среда-30% гликолевый раствор
Тмин-2 °C
Тмакс-150 °C
Тип присоединения-Фланцевый
dPb-0.2 бар
Функция-Регулятор расхода и температуры
Настройка-Нет
Мин. объёмный расход-0.8 м3/ч
Номинальный объём-12 м3/ч
Макс. объёмный расход-15 м3/ч
Мин. dP-0 бар
Макс. dP-16 бар
Ход штока-10 мм
