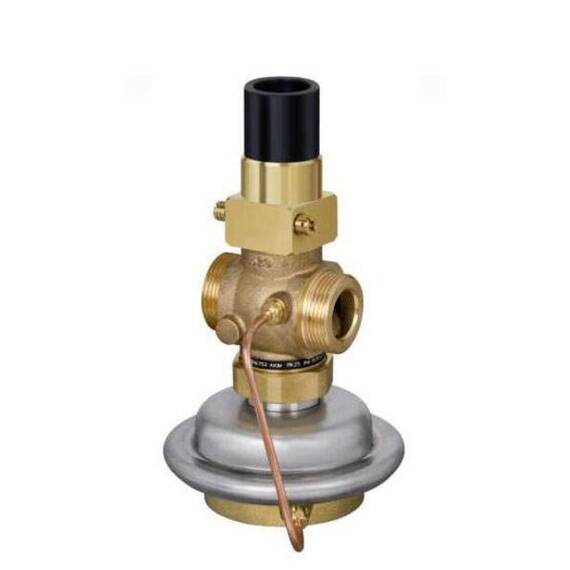

Клапан AVQM регулирующий Ду 25, Ру 25, Kvs 8 м3/ч, н/р, комбинированный, проход.T=150°С, бронза
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Бренд
Danfoss
Kvs, м3/ч
8
Давление PN
25
Перепад давления на дросселе, бар
0,2
Размеры
Диаметр Dy
25
мм
Устройство
Присоединение
муфтовое нар.-нар.
Материалы изготовления
Материал корпуса
Бронза
Применение
Проводимая среда
Жидкость
Температура рабочей среды (Т)
+150 °C
Автоматический регулятор расхода с встроенным регулирующем клапаном, который прежде всего используется в системах централизованного теплоснабжения. AVQM закрывается при превышении макс. установленного расхода.
AVQM может контролироваться при помощи электронных регуляторов ECL 2000 или ECL Comfort, оснащённых электроприводами AMV.
Характеристики:
Тип AVQM
Код № 003H6752
Ду-25 мм
Kvs-8 м3/ч
Ру-25 бар
Место установки-На подающем и обратном трубопроводе
Среда-Циркуляционная вода
Альтернативная среда-30% гликолевый раствор
Тмин-2 °C
Тмакс-150 °C
Тип присоединения-Внешняя резьба
Размер присоединения-G 1 ¼ A
dPb-0.2 бар
Функция-Регулятор расхода и температуры
Настройка-Нет
Мин. объёмный расход-0.2 м3/ч
Номинальный объём-3.5 м3/ч
Макс. объёмный расход-4.5 м3/ч
Мин. dP-0 бар
Макс. dP-20 бар
Ход штока-7 мм
Фактор кавитации-0.6
Мин. ph-7
Примечание Ход штока 7 мм, Характеристика регулирования-логарифмическая; Диапазон регулирования >1:30
AVQM может контролироваться при помощи электронных регуляторов ECL 2000 или ECL Comfort, оснащённых электроприводами AMV.
Характеристики:
Тип AVQM
Код № 003H6752
Ду-25 мм
Kvs-8 м3/ч
Ру-25 бар
Место установки-На подающем и обратном трубопроводе
Среда-Циркуляционная вода
Альтернативная среда-30% гликолевый раствор
Тмин-2 °C
Тмакс-150 °C
Тип присоединения-Внешняя резьба
Размер присоединения-G 1 ¼ A
dPb-0.2 бар
Функция-Регулятор расхода и температуры
Настройка-Нет
Мин. объёмный расход-0.2 м3/ч
Номинальный объём-3.5 м3/ч
Макс. объёмный расход-4.5 м3/ч
Мин. dP-0 бар
Макс. dP-20 бар
Ход штока-7 мм
Фактор кавитации-0.6
Мин. ph-7
Примечание Ход штока 7 мм, Характеристика регулирования-логарифмическая; Диапазон регулирования >1:30
