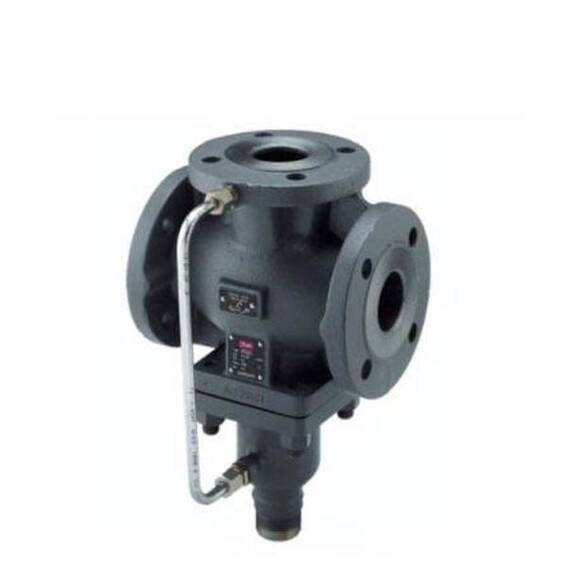

Клапан VFG33 Ду100, Ру25, Kvs 125 м3/ч,регулирующий,смесительный/разделительный,фланец,чугун,Т=200°С
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Бренд
Danfoss
Kvs, м3/ч
125
ΔPмакс., бар
10
Давление PN
25
Количество ходов
Трехходовой
Размеры
Диаметр Dy
100
мм
Устройство
Присоединение
Фланцевое
Материалы изготовления
Материал корпуса
Чугун
Применение
Проводимая среда
Жидкость
Температура рабочей среды (Т)
200 °C
Трехходовой смесительный клапан Danfoss VFG33 (065B2612)-применяются в системах отопления и централизованного теплоснабжения. Они бывают разгруженными и не разгруженными по давлению.
Устройство клапана VFG33:
1. Корпус клапана
2. Золотник
3. Сильфон
4. Шток
5. Крышка
Технические характеристики:
Производитель Danfoss
Страна Дания
Условный проход Ду-100 мм
Kvs-125 м3/ч
Условное давление Ру-25 бар
Среда-циркуляционная вода
Альтернативная среда-30% гликолевый раствор
Минимальная температура-2 °C
Максимальная температура-200°C
Количество ходов-3 -ходовой
Позиция шпинделя-A-AB (Нормально Закрытый)
Тип присоединения-Фланцевый
Материал клапана-GGG 40.3
Смесительный клапан-Да
Разделительный клапан-Нет
Максимальный перепад давлений-10 бар
Ход штока-20 мм
Характеристика регулирования-линейная
Относительный диапазон регулирования-1:50
Протечка-максимальная 0,1 % kvs
Максимальная протечка через байпассный вход-0,05 % kvs
Разгруженный по давлению-Да
Устройство клапана VFG33:
1. Корпус клапана
2. Золотник
3. Сильфон
4. Шток
5. Крышка
Технические характеристики:
Производитель Danfoss
Страна Дания
Условный проход Ду-100 мм
Kvs-125 м3/ч
Условное давление Ру-25 бар
Среда-циркуляционная вода
Альтернативная среда-30% гликолевый раствор
Минимальная температура-2 °C
Максимальная температура-200°C
Количество ходов-3 -ходовой
Позиция шпинделя-A-AB (Нормально Закрытый)
Тип присоединения-Фланцевый
Материал клапана-GGG 40.3
Смесительный клапан-Да
Разделительный клапан-Нет
Максимальный перепад давлений-10 бар
Ход штока-20 мм
Характеристика регулирования-линейная
Относительный диапазон регулирования-1:50
Протечка-максимальная 0,1 % kvs
Максимальная протечка через байпассный вход-0,05 % kvs
Разгруженный по давлению-Да
