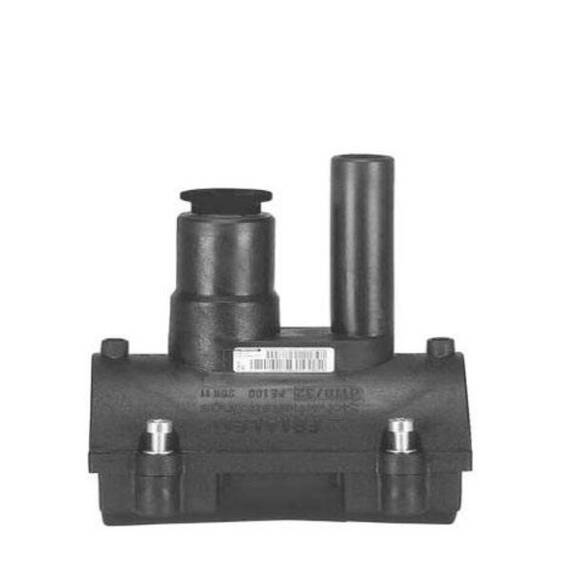

Седелка эл.св.для врезки под давлением с удлн.патрубком и паралл.надстройкой DAP 160x32 SDR 11 Frial
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Бренд
SDR
Cтандартный размерный коэффициент SDR трубы показывает соотношение внешнего ее диаметра к толщине стенки.
Чем больше коэффициент SDR, тем тоньше трубная стенка, и наоборот – у трубы с толстыми стенками этот показатель меньше. Таким образом, труба с низким SDR будет обладать большими возможностями и способностью выдерживать серьезные нагрузки, чем изделие с высоким коэффициентом.
Standart Dimension Ratio (SDR) от 6 до 41 с нагрузками, соответствующими классам давления:
SDR 6 | SDR 7,4 | SDR 9 | SDR 11 | SDR 13,6 | SDR 17 | SDR 17,6 | SDR 21 | SDR 26 | SDR 33 | SDR 41 |
25атм | 20 атм | 16 атм | 12 атм | 10 атм | 8 атм | 7 атм | 6 атм | 5 атм | 4 атм | 4 атм |
SDR 11
Размеры
Диаметр Dy
160
мм
Диаметр Dy2
32
мм
Материалы изготовления
Материал, система
ПНД
Арматура для врезки под давлением с удлиненным выходным патрубком и параллельной ему надстройкой врезного приспособления DAP d160x32 SDR 11 применяется для экономящей место горизонтальной установки. Служит для врезки в действующие трубопроводы с давлением до 10 бар (газ) и 16 бар (вода) без утечек и без образования стружки. Имеет интегрированную фрезу с верхним и нижним упором, перемещающуюся по металлической гильзе. Открытый нагревательный элемент для оптимальной теплопередачи. Заглушки-пробки имеют внутреннее уплотняющее кольцо. Перед врезкой возможно испытание под давлением трубопровода-отвода со стороны арматуры с применением адаптера. Длина выходного патрубка рассчитана на 2 сварки.
